TE30 - Przenośny Trójfazowy Tester Liczników

TE30 jest naszym najnowszym analizatorem łączącym w 1 urządzeniu 4 funkcje:

• Trójfazowy Analizator Sieci (funkcja Basic)
• Tester Liczników Energii (funkcja Basic)
• Tester Przekładników (funkcja Basic)
• Analizator Jakości Energii (funkcja REC)

Licznik Wzorcowy TE30 to kontynuacja Calport 100 (Trójfazowy Analizator Parametrów Sieci - nasz bestseller od 1999 roku) i NSQ400 (zaawansowany Analizator Parametrów Jakości Energii).



Tester TE30 oferuje wszystko czego potrzebujesz a nawet więcej:

• Wysoka dokładność: trójfazowy licznik wzorcowy klasy 0,05%
• Szeroki zakres wejść pomiarowych: 0,05-600V i 0,001-12A (do 40kV i 3000A z cęgami)
• Szybkie pomiary, analizy i raporty WSZYSTKICH parametrów jakości energii
• Automatyczne testy liczników energii, przekładników napięciowych (PT, VT) i prądowych (CT)
• Łatwa do przenoszenia, wytrzymała i wodoodporna (IP67) kaseta transportowa mieszcząca TE30 z akcesoriami, wszystko gotowe do użycia na obiekcie tuż po otwarciu pokrywy
• Profesjonalny serwis i wsparcie techniczne (bez znaczenia czy masz skomplikowany czy błahy problem)
• Konkurencyjna cena w porównaniu do oferowanych możliwości

Przeczytaj Kartę katalogową i pozostałe informacje na naszej stronie aby poznać wszystkie funkcje licznika wzorcowego TE30:



Funkcje pomiarowe:

• pomiary parametrów sieci energetycznej wyświetlane w formie tabeli, wykresu wektorowego, oscyloskopowego, słupkowego i trendu
• testowanie liczników energii - błędów licznika, błędów liczydła, testowanie mocy maksymalnych Pmax dla wszystkich typów liczników (z tarczą, LED, LCD, S0)
• testowanie trójfazowych przekładników CT i PT (VT) - testowanie błędu przekładni, błędu kątowego i obciążalności z uwzględnieniem rezystancji przewodów
• pomiar do 64 harmonicznych i interharmonicznych z uwzględnieniem amplitud i faz
• obliczanie wszystkich typów energii czynnej, biernej i pozornej: P, P+, P-, Q, Q+, Q-, S, PH1, PH1+, PH1-, QH1, QH1+, QH1-
• rejestracja i analiza parametrów jakości energii zgodnie z IEC 61000-4-30: zapady, przepięcia, zaniki, napięcia sygnałowe, asymetria napięć, migotanie światła (flicker)



Inne zalety:

• wymienne, elektronicznie skompensowane cęgi umożliwiają wzorcowanie, serwis i późniejsze ich dokupienie bez konieczności odesłania analizatora do producenta oraz zamianę cęgów między różnymi egzemplarzami Licznika Wzorcowego TE30
• zasilanie z: sieci 50-450V AC/DC lub akumulatorów do 2 godzin pracy
• niska waga: 2kg (4,4lbs) z akumulatorami
• duży 7-calowy 800x480 kolorowy ekran dotykowy LCD, łatwy w obsłudze w rękawiczkach ochronnych
• funkcja zrzutu ekranu i wydruku ekranu
• interfejsy: USB, Ethernet i Bluetooth do komunikacji z drukarką, komputerem PC, tabletem lub do połączenia z Internetem
• karta pamięci SD do 32GB
• drukowanie raportów z pomiarów i zrzutów ekranów bezpośrednio na obiekcie przy użyciu bezprzewodowej drukarki
• pomoc kontekstowa ze schematami układów pomiarowych
• wejście i wyjście impulsowe do 200kHz z automatycznym wyliczaniem stałej impulsowej w imp/kWh, imp/Wh, Wh/imp i Hz dla każdego typu mocy
• konfiguracja pomiarowa TE30 może być zmieniana w dowolnym czasie
• opcjonalnie możliwość synchronizacji z zewnętrznym modemem GPS
• gwarancja producenta
• Świadectwo Wzorcowania



Przenośny Trójfazowy Licznik Wzorcowy TE30 jest wyposażony w duży 7-calowy kolorowy ekran dotykowy LCD do ustawień i prezentacji pomiarów. TE30 umożliwia zapis na karcie pamięci SD wyników pomiarów oraz zrzutów ekranu w postaci plików BMP, a także wydruk raportów pomiarowych bezpośrednio na drukarce z Bluetooth.
Analizator TE30 może być również podłączony do komputera PC lub tabletu przez interfejs USB, Bluetooth lub LAN i sterowany przez program TE30-PC Soft.

TE30 jest uniwersalnym urządzeniem, które może być stosowane jako:

• Trójfazowy Analizator Sieci
• Tester Liczników Energii
• Tester Przekładników
• Analizator Jakości Energii IEC 61000-4-30

Trójfazowy Analizator Sieci

Analizator TE30 służy do pomiaru i wyświetlania w czasie rzeczywistym wszystkich parametrów sieci energetycznej. Dane mogą być wyświetlane na cztery różne sposoby: w tabeli, na wykresie wektorowym, na przebiegu oscyloskopowym i w formie wykresu słupkowego.

	Tabela wyników - funkcja służy do wizualizacji wszystkich istotnych parametrów trójfazowej sieci energetycznej. Aktualna wartość parametrów pozwala na analizę warunków panujących w badanym obwodzie, jak np.: zanik napięcia, zanik prądu, zamiana kolejności faz, asymetria, itp.
	Wykres wektorowy - funkcja służy do weryfikacji poprawności połączeń sieci oraz połączeń licznika. Możliwy jest wybór jednej z trzech orientacji wektorów. Dodatkowo wyliczane są asymetria napięcia, kolejność wirowania faz, napięcie neutralne i prąd neutralny.
	Przebieg oscyloskopowy - funkcja służy do wyświetlania przebiegu zmian napięcia i prądu w funkcji czasu. Wyświetlanych może być jednocześnie sześć parametrów i 1, 2 lub 4 okresy (rysunek przedstawia przykładowy przebieg napięcia i pobór prądu przez zasilacz impulsowy).
	Harmoniczne - funkcja służy do pomiaru amplitudy i fazy do 63-ciej harmonicznej dla napięć, prądów, mocy czynnej i biernej. Zmierzona harmoniczna może być wyświetlana w formie tabeli lub wykresu. Ponadto wyświetlane są współczynnik zniekształceń harmonicznych THD, całkowity współczynnik zniekształceń TDF, współczynnik szczytu CF, współczynnik zniekształceń interharmonicznych TID jako dodatkowe informacje o kształcie analizowanego napięcia i prądu.

Tester Liczników Energii

Tester TE30 posiada automatyczną i łatwą w obsłudze funkcję testowania liczników energii. TE30 umożliwia testowanie błędu licznika, test liczydła i test Pmax bezpośrednio na obiekcie przy zastanym obciążeniu sieci.
Możliwy jest pomiar energii dla mocy czynnej, biernej i pozornej P, P+, P-, Q, Q+, Q-, S i energii pierwszej harmonicznej mocy czynnej i biernej PH1, PH1+, PH1-, QH1, QH1+, QH1-.

	Obliczenie błędu licznika (błędów cząstkowych, średniej wartości błędu, odchylenia standardowego) bezpośrednio w [%] stosując: - metodę z nastawianym czasem pomiaru lub z zadaną liczbą impulsów, - automatyczną identyfikację stałej licznika, - automatyczne określenie czasu pomiaru lub liczby impulsów.
	Testowanie liczydła z wyliczeniem błędu liczydła bezpośrednio w procentach. Jednocześnie mogą być testowane trzy liczydła i każdy rodzaj mierzonej mocy może zostać wybrany.
	Moc maksymalna mierzona do testowania liczników mocy maksymalnej
Dane pomiarowe mogą być wyświetlane w formie wykresu trendu lub tabeli z możliwością ich zapisu, późniejszego odczytu i wydruku.

Tester Przekładników

Tester TE30 służy do automatycznego testowania bezpośrednio na obiekcie przekładników prądowych (CT) i napięciowych (PT) w sieciach niskiego nn oraz średniego napięcia SN.

Testowanie obciążalności służy do wyliczenia bezpośrednio w procentach wartości obciążenia (w procentach mocy nominalnej) przekładnika prądowego CT i przekładnika napięciowego PT jednocześnie w trzech fazach. Możliwe jest wyliczenie przesunięcia fazowego obciążenia. Dla łatwiejszych pomiarów, wyniki obliczeń rezystancji przewodów i bezpiecznika są uwzględnione w wyniku pomiaru obciążenia przekładnika.

Testowanie przekładni przekładnika prądowego CT - funkcja służy do wyliczenia błędu przekładni i błędu kątowego przekładnika prądowego bezpośrednio w procentach jednocześnie w trzech fazach. Testowanie przekładni przekładnika napięciowego PT - funkcja służy do wyliczenia błędu przekładni i błędu kątowego przekładnika napięciowego bezpośrednio w procentach jednocześnie w trzech fazach.

Analizator Jakości Energii IEC 61000-4-30

Do pomiarów parametrów jakości energii w czasie rzeczywistym może być wykorzystana standardowa funkcja Trojfazowy Analizator Sieci

Dodatkowo specjalna funkcja Wyświetlania Wykresu Trendu pozwala na łatwą wizualizację wyników pomiarów w czasie rzeczywistym.



	Funkcja Wyświetlania Wykresu Trendu służy do wyświetlania w funkcji czasu zmian wszystkich istotnych parametrów trójfazowej sieci energetycznej. Analizator może zapamiętać wszystkie parametry uśredniane w odstępach czasu 1-100 sekund. Użytkownik może wyświetlić do 3 wykresów trendu każdego z zapamiętanych parametrów.
Dla bardziej zaawansowanej i długoczasowej analizy jakości energii TE30 umożliwia Rejestrację. Rejestracja - funkcja służy do rejestrowania wszystkich parametrów sieci i dodatkowo do pomiaru zapadów, przepięć, zaników, interharmonicznych, napięcia sygnałowego, asymetrii napięć i flickera. Dane ze znacznikiem czasu zapamiętywane są na karcie pamięci SD (do 32GB) w celu ich archiwizacji i późniejszej analizy w programie TE30-PC Soft. Możliwe jest sprawdzenie ich zgodności z normą EN 50160 lub z indywidualnymi wymaganiami klienta.

Program TE30-PC Soft

Program TE30 PC-Soft jest zaawansowanym oprogramowaniem rozszerzającym funkcjonalność TE30 o połączenie zdalne przez interfejs USB, Bluetooth lub Ethernet i umożliwia korzystanie z pełnej gamy testów i analiz. Program jest dedykowany dla komputerów PC z systemem operacyjnym Windows 2000/XP/Vista/7/8/10 i dla tabletów z systemem Windows 8.1/10.

Program TE30 PC-Soft służy do zdalnego sterowania i monitorowania analizatora i umożliwia:

• Pomiar i rejestrację parametrów sieci we wszystkich trzech fazach z ich wyświetlaniem w formie liczbowej, wykresu wektorowego i oscyloskopowego,
• Sprawdzenie poprawności połączeń sieci z pomiarem i rejestracją parametrów sieci i wyświetlaniem: wektorów napięć i prądów w trzech fazach, wektorów napięcia i prądu neutralnego, kierunku wirowania faz;
• Testowanie liczników energii bezpośrednio na obiekcie;
• Testowanie bezpośrednio na obiekcie przekładników prądowych (CT) i napięciowych (PT) w sieciach niskiego nn oraz średniego napięcia SN jednocześnie w trzech fazach,
• Pomiar parametrów jakości energii zgodnie z IEC 61000-4-30,
• Zapis, eksport do MS Excel, kopiowanie do schowka i wydruk wyników pomiarów i testów.

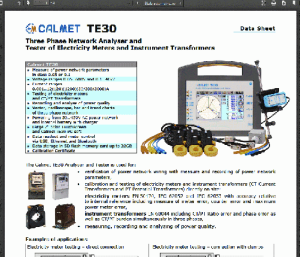

	TE30 Karta katalogowa TE30 Trójfazowy Licznik Wzorcowy i Analizator Jakości Energii, katalog, specyfikacja techniczna, wyposażenie.

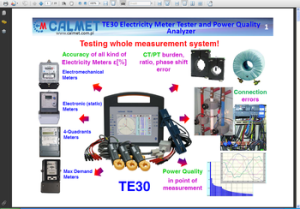

	Prezentacja Prezentacja PDF funkcjiTE30 Trójfazowego Licznika Wzorcowego i Analizatora Jakości Energii.
	Prezentacja Prezentacja video TE30 Trójfazowego Licznika Wzorcowego i Analizatora Jakości Energii.
	TE30 - Nota Aplikacyjna Nota Aplikacyjna opisująca Testowanie 3-fazowego 4-przewowodego Licznika z wykorzystaniem testera TE30 z cęgami pomiarowymi oraz sprawdzanie błędu Licznika Energii, podłączonego przez przekładniki (CT).



Zestawy TE30:

	TE30 komplet Zestaw zawiera: TE30 Trójfazowy Licznik Wzorcowy i Analizator Jakości Energii z funkcjonalnością Basic, Przewód zasilający, Bezpiecznik (2 szt.), Kartę pamięci SD (8GB), Instrukcję obsługi, Gwarancję, Świadectwo Wzorcowania producenta.
	Zestaw TE30 opcja 01 Najbardziej popularny zestaw TE30 i typowe wyposażenie.Gotowy do pracy na obiekcie od razu po otwarciu wodoodpornej kasety transportowej. Zestaw zawiera: TE30 komplet + CF106H + EA20 + EA34 + CT100AC + AD100EXT + ET30 + Calmet TE30 PC Soft.
	Zestaw TE30 opcja 02 Zestaw TE30, drukarka i typowe akcesoria. Gotowy do pracy na obiekcie od razu po otwarciu wodoodpornej kasety transportowej. Zestaw zawiera: TE30 komplet + CF106H + DR200D + EA20 + EA34 + CT100AC + AD100EXT + ET30 + Calmet TE30 PC Soft.

Wyposażenie opcjonalne:

	Funkcja REC - Rejestracja parametrów sieci Rozszerzająca funkcjonalność TE30 o rejestrację parametrów sieci. Rejestrowane parametry można wybierać indywidualnie lub automatycznie zgodnie z wymaganiami normy EN 50160.
	CF106 - Uniwersalna fotogłowica Uniwersalna miniaturowa fotogłowica przeznaczona do detekcji (zliczania) obrotów rotora indukcyjnych liczników energii, impulsów LED oraz mrugania plamki LCD elektronicznych liczników energii. Ponadto fotogłowica umożliwia zliczanie ręcznie wyzwalanych impulsów (metoda Start/Stop), co w przypadku, gdy dostęp do licznika jest utrudniony jest jedynym sposobem by zliczyć impulsy licznika indukcyjnego, LED lub LCD. Fotogłowica może być zamocowana do licznika za pomocą uchwytu (opcja CF106H) lub samoprzylepnego rzepu a także może pracować "z ręki" bez montażu do licznika.
	DR200D - Drukarka Miniaturowa drukarka termiczna z Bluetooth i akumulatorem.
	EA34 - Zestaw bezpiecznych przewodów pomiarowych 10 szt. przewodów napięciowych i prądowych.
	EA20 - Akcesoria do przewodów bezpiecznych do 20A Akcesoria dodatkowe (końcówki i chwytaki) dla przewodów bezpiecznych. Umożliwiają wygodne podłączenie do zacisków.
	CT10AC - Elektronicznie skompensowane cęgi 12A Miniaturowe, elektronicznie skompensowane cęgi do pomiaru prądu do 12A (1 zestaw).
	CT100AC - Elektronicznie skompensowane cęgi 120A Miniaturowe, elektronicznie skompensowane cęgi do pomiaru prądu do 120A (1 zestaw).
	CT1000AC - Elektronicznie skompensowane cęgi 1200A Elektronicznie skompensowane cęgi do pomiaru prądu do 1200A (1 zestaw).
	FCT3000AC.B - Elektronicznie skompensowane cęgi elastyczne 3000A Cęgi elastyczne do pomiaru prądu w zakresach 30/300/3000A w trudno dostępnych miejscach (1 zestaw).
	ALW2000AC.1 - sondy prądowe do 2000A Sondy prądowe do 2000A (przy 40kV) do pracy w sieci SN, uznane i stosowane przez wielu renomowanych producentów.
	VLW40kVC.1 - sondy napięciowe do 40kV Sondy napięciowe do 40kV do pracy w sieci SN.
	CC11 - Jednofazowe źródło prądu przemiennego Jednofazowe źródło prądu przemiennego klasy 0,2 o częstotliwości do 50/60Hz i przesunięciu fazowym względem napięcia zasilania 0° lub 180°. CC11 umożliwia generację prądu do 5A przy napięciu zasilania 85..264V.
	EL10 - Wymuszalnik prądowy Wymuszalnik prądowy EL10 jest jednofazowym źródłem prądu przemiennego i służy do wymuszenia przepływu prądu o wartości do 5A przez cewki prądowe liczników bez konieczności odłączania układu pomiarowego od sieci.
	ET30 - Kaseta transportowa Kaseta IP67 jest wodoszczelna, wodoodporna, odporna na piasek i kurz, wytrzymująca trudne warunki środowiskowe i wstrząsy. Przystosowana do analizatora TE30 i akcesoriów (zewn. wym. 569x425x215mm).
	ET32 - Kaseta transportowa Kaseta IP67 jest wodoszczelna, wodoodporna, odporna na piasek i kurz, wytrzymująca trudne warunki środowiskowe i wstrząsy. Przystosowana do akcesoriów analizatora TE30(zewn. wym. 305x270x144mm).
	AD100EXT - Adapter Adapter jest przeznaczony do zasilania analizatora TE30 z obwodu pomiarowego.
	AD300 - Adapter złącza C091 Adapter jest przeznaczony do wyprowadzenia sygnałów z gniazda 7-mio stykowego złącza okrągłego serii C091A firmy Amphenol na podstawkę z typowymi gniazdami bezpiecznymi Φ4mm i listwą z zaciskami śrubowymi.
	Akumulatory NiMHAA R6 1,2V 2700mAh (5szt.).





Oprogramowanie opcjonalne:

TE30 PC-Soft Oprogramowanie rozszerzające funkcjonalność TE30 o połączenie zdalne przez interfejs USB, Bluetooth lub Ethernet. Umożliwia korzystanie z pełnej gamy testów i analiz. Program jest dedykowany dla komputerów PC z systemem operacyjnym Windows 2000/XP/Vista/7/8/10 i dla tabletów z systemem Windows 8.1/10.

-



FAQ - Najczęściej zadawane pytania:

1. Jaka będzie dokładność bezpośredniego pomiaru prądu o wartości 1mA?
2. Często testuję liczniki energii w bardzo zakłóconej sieci. Czy możliwe jest znalezienie źródła tych zakłóceń?
3. Czy mogę zastosować TE30 do testowania przekładników prądu w sieciach SN (do 15kV)?
4. Błąd przy testowaniu trójfazowego licznika energii wynosi 33%. Co może być tego przyczyną?
5. Co należy zrobić, aby korzystać z funkcjonalności REC (rejestracji parametrów sieci) testera TE30?
6. Jakie są główne różnice pomiędzy TE30, a TE30 Lite?





1. Jaka będzie dokładność bezpośredniego pomiaru prądu o wartości 1mA?

Klasa dokładności TE30 (klasy 0,05%) jest zdefiniowana jako 0,05% wartości mierzonej w zakresie 10mA...12A i 0,05% niższego zakresu (10mA) dla wartości mierzonego prądu poniżej 10mA.
To oznacza: 0,05%*10mA=0,005mA. Dla 1mA błąd względny wynosi: (0,005mA/1mA)*100%=0,5%. Więc prąd 1mA jest mierzony z dokładnością 0,5% dla TE30 klasy 0,05%.



2. Często testuję liczniki energii w bardzo zakłóconej sieci. Czy możliwe jest znalezienie źródła tych zakłóceń?

Tak, jest to możliwe dzięki unikalnej funkcji pomiaru harmonicznych mocy (P,Q).

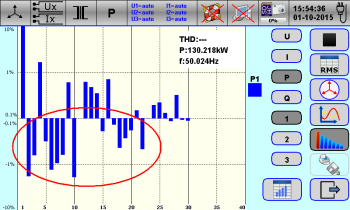

Znak przy prążkach mocy na wykresie widma wskazuje źródło zakłóceń.
Dla harmonicznych mocy czynnej (P): jeśli mają znak dodatni (+) wówczas zakłócenia pochodzą z sieci i przechodzą do odbiornika; jeśli mają znak ujemny (-) wówczas zakłócenia pochodzą od odbiornika i przechodzą do sieci.

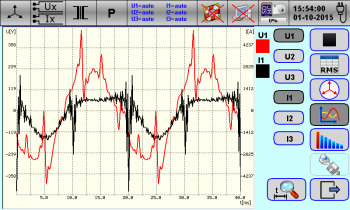

Przykład na poniższym rysunku. Przebieg oscyloskopowy ilustruje silne zakłócenie napięcia i prądu, lecz jedynie wykres słupkowy harmonicznych mocy czynnej P, zawierający wiele słupków skierowanych na dół oznacza, iż źródłem zakłóceń jest użytkownik.



3. Czy mogę zastosować TE30 do testowania przekładników prądu w sieciach SN (do 15kV)?

Tak, do tego celu można zastosować specjalne sondy prądowe do 2000A do sieci SN typu AmpLiteWire, które podłączyć należy do pierwotnej strony przekładnika prądowego. Wtórną stronę przekładnika prądowego można połączyć z TE30 bezpośrednio lub za pomocą cęgów prądowych do 100A (pozwalających na uniknięcie konieczności rozwarcia wtórnego obwodu prądowego). Jako wynik otrzymuje się błąd przekładni i błąd kątowy przekładnika prądowego.



4. Błąd przy testowaniu trójfazowego licznika energii wynosi 33%. Co może być tego przyczyną?

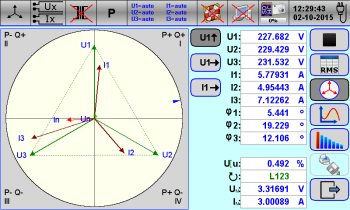

Jeżeli zmierzony błąd licznika wynosi 33% lub 66%, oznacza to, iż przyczyną jest błąd połączenia. Przede wszystkim należy się upewnić, że wejścia napięciowe i prądowe TE30 są poprawnie podłączone do sieci/licznika. Następnie korzystając z wykresu wektorowego można znaleźć przyczynę. Prawdopodobnie jedna faza licznika jest odłączona/zwarta lub odwrócona. Typowy wykres wektorowy przedstawiono poniżej.



5. Co należy zrobić, aby korzystać z funkcjonalności REC (rejestracji parametrów sieci) testera TE30?

Aby korzystać z funkcjonalności REC należy zakupić klucz licencyjny rozszerzający funkcjonalność TE30 o funkcję REC, umożliwiającą pomiar, rejestrację  oraz analizę parametrów jakości energii. Klucz licencyjny generowany jest zdalnie przez producenta i może zostać wgrany samodzielnie przez użytkownika w każdym momencie po zakupie urządzenia lub przez producenta w momencie zakupu TE30. Rejestrowane parametry można wybierać indywidualnie lub automatycznie zgodnie z wymaganiami normy EN 50160.



6. Jakie są główne różnice pomiędzy TE30, a TE30 Lite?

TE30 Przenośny Trójfazowy Tester Liczników wykonywany jest w klasie 0,1%, lub 0,05%, natomiast TE30 Lite jest dostępny w klasie 0,2%.

TE30 Przenośny Trójfazowy Tester Liczników umożliwia bezpośredni pomiar prądu do 12A, natomiast TE30 Lite Przenośny Trójfazowy Tester Liczników umożliwia za pomocą cęgów pomiar prądu do 3000A (w zależności od wybranych opcjonalnie cęgów pomiarowych).
