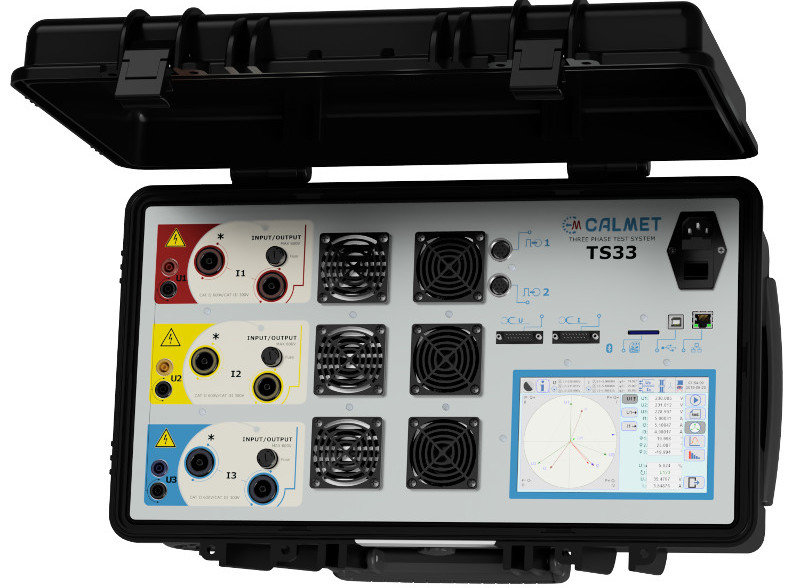

TS33 - Trójfazowy Automatyczny System Testujący z Licznikiem Kontrolnym i Zintegrowanym Źródłem Prądu i Napięcia

Dzięki temu urządzeniu możemy zaoferować:

• Wysoką wydajność: 3x600V, 3x120A, klasa do 0,02%, 0.04% (miernik) lub 0,1% (źródło)
• Ogromną moc wyjściową i niewielką wagę: tylko 22kg (48lbs) w małej obudowie
• Szybkie pomiary parametrów jakości energii
• Zaawansowane lecz łatwe w użyciu funkcje
• Automatyczne testy liczników energii oraz przekładników napięciowych (PT, VT) i prądowych (CT) - funkcja TT
• Obsługę manualną i w pełni automatyczne procedury do wzorcowania i testowania
• Profesjonalny serwis i wsparcie techniczne (nie ma znaczenia czy masz skomplikowany czy błahy problem)
• Konkurencyjną cenę w porównaniu do oferowanych możliwości

Zapoznaj się z kartą katalogową i pozostałą treścią naszej strony internetowej aby poznać wszystkie funkcje Trójfazowego Automatycznego Systemu Testującego z Licznikiem Kontrolnym i Zintegrowanym Źródłem Prądu i Napięcia TS33.

Znajdziesz tu informacje o:

Szerokim zakresie nastaw i wysokiej dokładności wyjść:

• 3-fazowe napięcia: 0,0500-600,00V (miernik) 20,00-600,00V (źródło)

• 3-fazowe prądy: 1,000mA-120,000A (miernik i źródło)
• przesunięcie fazowe i kąty między napięciami: 0,00-360,00 stopni,
• częstotliwość: 40-70Hz (miernik) 45-65Hz (źródło)
• wyjście impulsowe: do 210kHz.

Szerokim zakresie i wysokiej dokładności wejść:

• wejścia impulsowe: 2 wejścia do 210kHz do testowania liczników energii

Zaawansowanych funkcjach:

• automatyczne obliczanie błędu wzorcowanego lub testowanego urządzenia

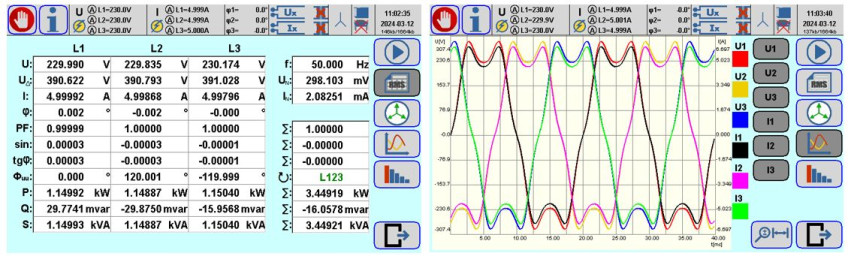

• pomiar do 63 harmonicznej

• generowanie do 40 harmonicznej
• programowanie kształtów jak: wypad fazy, trójkąt i burst

Inne zalety:

• wymienne, elektronicznie skompensowane cęgi umożliwiają wzorcowanie, serwis i późniejsze ich dokupienie bez konieczności odesłania analizatora do producenta oraz zamianę cęgów między różnymi egzemplarzami Trójfazowego Systemu do Testowania TS33
• zasilanie z: sieci 90-264V/47...63Hz AC
• niska waga: 22kg (48lbs)
• duży 7-calowy 800x480 kolorowy ekran dotykowy LCD, łatwy w obsłudze w rękawiczkach ochronnych
• funkcja zrzutu ekranu i wydruku ekranu
• interfejsy: USB, Ethernet i Bluetooth do komunikacji z drukarką, komputerem PC, tabletem lub do połączenia z Internetem
• karta pamięci SD do 32GB
• drukowanie raportów z pomiarów i zrzutów ekranów bezpośrednio na obiekcie przy użyciu bezprzewodowej drukarki
• konfiguracja pomiarowa TS33 może być zmieniana w dowolnym czasie
• gwarancja producenta
• Świadectwo Wzorcowania

Trójfazowy automatycznego system testujący z licznikiem kontrolnym i zintegrowanym źródłem prądu i napięcia TS33 jest wyposażony w duży 7-calowy kolorowy ekran dotykowy LCD do ustawień i prezentacji pomiarów. TS33 umożliwia zapis na karcie pamięci SD wyników pomiarów oraz zrzutów ekranu w postaci plików BMP, a także wydruk raportów pomiarowych bezpośrednio na drukarce z Bluetooth.
Analizator TS33 może być również podłączony do komputera PC lub tabletu przez interfejs USB, Bluetooth lub LAN i sterowany przez program TS33 PC-Soft.

TS33 jest uniwersalnym urządzeniem, które może być stosowane jako:

• Trójfazowy Analizator Sieci (funkcja Basic)
• Tester Liczników Energii (funkcja Basic)
• Kalibrator Mocy (funkcja Basic)
• Tester Przekładników (funkcja TT)

Program TS PC-Soft

Program TS PC-Soft jest zaawansowanym oprogramowaniem rozszerzającym funkcjonalność TS33 o połączenie zdalne przez interfejs USB, Bluetooth lub Ethernet i umożliwia korzystanie z pełnej gamy testów i analiz. Program jest dedykowany dla komputerów PC z systemem operacyjnym Windows 2000/XP/Vista/7/8/10 i dla tabletów z systemem Windows 8.1/10.

Program TS PC-Soft służy do zdalnego sterowania i monitorowania analizatora i umożliwia:

• Pomiar parametrów sieci we wszystkich trzech fazach z ich wyświetlaniem w formie liczbowej, wykresu wektorowego i oscyloskopowego,
• Sprawdzenie poprawności połączeń sieci z pomiarem parametrów sieci i wyświetlaniem: wektorów napięć i prądów w trzech fazach, wektorów napięcia i prądu neutralnego, kierunku wirowania faz;
• Testowanie liczników energii bezpośrednio na obiekcie;
• Testowanie bezpośrednio na obiekcie przekładników prądowych (CT) i napięciowych (PT) w sieciach niskiego nn oraz średniego napięcia SN jednocześnie w trzech fazach,
• Pomiar parametrów jakości energii,
• Zapis, eksport do MS Excel, kopiowanie do schowka i wydruk wyników pomiarów i testów.

Zestawy TS33:

TS33 komplet	TS33 komplet Zestaw zawiera: TS33 Trójfazowy Automatyczny System Testujący z Licznikiem Kontrolnym i Zintegrowanym Źródłem Prądu i Napięcia z funkcją Basic, Przewód zasilający, Bezpiecznik (2 szt.), Kartę pamięci SD (8GB), C091 A T3475-001 wtyk Amphenol do wejść systemu, EA36 zestaw przewodów pomiarowych bezpiecznych (12szt.), Instrukcję obsługi, Gwarancję, Świadectwo Wzorcowania producenta.	-
Zestaw TS33 opcja 01	Zestaw TS33 Najbardziej popularny zestaw TS33 i typowe wyposażenie. Gotowy do pracy na obiekcie od razu po otwarciu wodoodpornej kasety transportowej. Zestaw zawiera: TS33 komplet + CF106H + ET31 + EA36 + EA20 + CT100AC.

Wyposażenie opcjonalne:

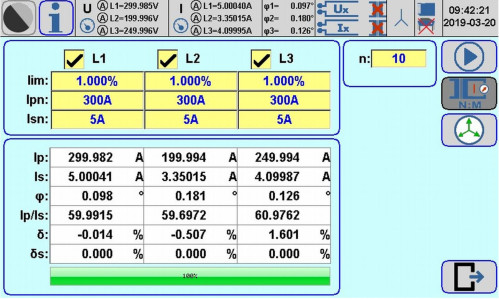

Funkcja TT - Testowanie przekładników	Funkcja TT –Testowanie przekładników Rozszerzająca funkcjonalność TS33 o testowanie przekładników. Umożliwia wykonanie testu obciążalności, błędu kątowego oraz przekładni zarówno przekładników napięciowych PT jak i prądowych CT.
AKD300 - Akcesoria do przewodów bezpiecznych do 120A i końcówki	EA30 - Przewody z dodatkowymi końcówkami Zestaw przewodów prądowych do 120A (długości 6x1.0m) z zestawem (18szt.) końcówek wymiennych umożlwiającym łatwe podłączenie do różnych urządzeń.
EA20 - Akcesoria do przewodów bezpiecznych do 20A	EA20 - Akcesoria do przewodów bezpiecznych do 20A Akcesoria dodatkowe (końcówki i chwytaki) dla przewodów bezpiecznych. Umożliwiają wygodne podłączenie do zacisków.
CF106 - Uniwersalna fotogłowica	CF106 - Uniwersalna fotogłowica Uniwersalna miniaturowa fotogłowica przeznaczona do detekcji (zliczania) obrotów rotora indukcyjnych liczników energii, impulsów LED oraz mrugania plamki LCD elektronicznych liczników energii. Ponadto fotogłowica umożliwia zliczanie ręcznie wyzwalanych impulsów (metoda Start/Stop), co w przypadku, gdy dostęp do licznika jest utrudniony jest jedynym sposobem by zliczyć impulsy licznika indukcyjnego, LED lub LCD. Fotogłowica może być zamocowana do licznika za pomocą uchwytu (opcja CF106H) lub samoprzylepnego rzepu a także może pracować "z ręki" bez montażu do licznika.
DR200D - Drukarka	DR200D - Drukarka Miniaturowa drukarka termiczna z Bluetooth i akumulatorem.
CT10AC - Elektronicznie skompensowane cęgi 12A	CT10AC - Elektronicznie skompensowane cęgi 12A Miniaturowe, elektronicznie skompensowane cęgi do pomiaru prądu do 12A (1 zestaw).
CT100AC - Elektronicznie skompensowane cęgi 120A	CT100AC - Elektronicznie skompensowane cęgi 120A Miniaturowe, elektronicznie skompensowane cęgi do pomiaru prądu do 120A (1 zestaw).
CT1000AC - Elektronicznie skompensowane cęgi 1200A	CT1000AC - Elektronicznie skompensowane cęgi 1200A Elektronicznie skompensowane cęgi do pomiaru prądu do 1200A (1 zestaw).
FCT3000AC.B - Elektronicznie skompensowane cęgi elastyczne 3000A	FCT3000AC.B - Elektronicznie skompensowane cęgi elastyczne 3000A Cęgi elastyczne do pomiaru prądu w zakresach 30/300/3000A w trudno dostępnych miejscach (1 zestaw).
ALW2000AC.1 - sondy prądowe do 2000A	ALW2000AC.1 - sondy prądowe do 2000A Sondy prądowe do 2000A (przy 40kV) do pracy w sieci SN, uznane i stosowane przez wielu renomowanych producentów.
VLW40kVC.1 - sondy napięciowe do 40kV	VLW40kVC.1 - sondy napięciowe do 40kV Sondy napięciowe do 40kV do pracy w sieci SN.
ET32 - Kaseta transportowa	ET31 - Średnia kaseta do transportu i przechowywania wyposażenia dodatkowego na obiekcie Kaseta IP67 jest wodoszczelna, wodoodporna, odporna na piasek i kurz, wytrzymująca trudne warunki środowiskowe i wstrząsy. Przystosowana do akcesoriów Systemu Testującego TS33 (zewn. wym. 410x210x330mm).	-

Oprogramowanie opcjonalne:

TS33 PC Soft	TS PC-Soft Oprogramowanie rozszerzające funkcjonalność TS33 o połączenie zdalne przez interfejs USB, Bluetooth lub Ethernet. Umożliwia korzystanie z pełnej gamy testów i analiz. Program jest dedykowany dla komputerów z systemem operacyjnym Windows 2000/XP/Vista/7/8/10 i dla tabletów z systemem Windows 8.1/10.	-

FAQ - Najczęściej zadawane pytania:

1. Czy można wykorzystać TS33, jako źródło prądu podczas pomiaru licznika na obiekcie bez konieczności odłączania go od sieci?
2. Co należy zrobić, aby korzystać z funkcjonalności TT (testowania przekładników) Trójfazowego Automatycznego Systemu Testującego TS33?
3. Czy istnieje możliwość odtworzenia przebiegu wcześniej zapisanego sygnału przy użyciu TS33?
4. Jak przygotować raport z pomiarów używając TS33
5. Czy można zeskanować do TS33 kod kreskowy umieszczony na liczniku energii za pomocą dedykowanego skanera?

1. Czy można wykorzystać TS33, jako źródło prądu podczas pomiaru licznika na obiekcie bez konieczności odłączania go od sieci?

TS33 może zostać wykorzystany, jako przenośny miernika napięcia i trójfazowe źródło prądu do testowania licznika energii. W tym trybie pracy licznik jest podłączony do sieci elektroenergetycznej, a wyjścia napięciowe TS33 podłączone są równolegle do mierzonego licznika. Obwód prądu licznika jest odłączony od obciążenia (sieci), np. poprzez otwarcie wyłącznika lub przekaźnika zabezpieczającego. Obwód prądowy licznika jest podłączony bezpośrednio do wyjść prądowych TS33.

Uwaga! W tym przypadku należy upewnić się, że licznik jest odłączony od strony obciążenia.

2. Co należy zrobić, aby korzystać z funkcjonalności TT (testowania przekładników) Trójfazowego Automatycznego Systemu Testującego TS33?

Aby korzystać z funkcjonalności TT należy zakupić klucz licencyjny rozszerzający funkcjonalność TS33 o funkcję TT. Funkcjonalność TT umożliwia wykonanie testu obciążalności, błędu kątowego oraz przekładni zarówno przekładników napięciowych PT, jak i prądowych CT. Klucz licencyjny generowany jest zdalnie przez producenta i może zostać wgrany samodzielnie przez użytkownika w każdym momencie po zakupie urządzenia lub przez producenta w momencie zakupu TS33.

3. Czy istnieje możliwość odtworzenia przebiegu wcześniej zapisanego sygnału przy użyciu TS33 ?

Jest to możliwe. Automatyczny system testujący TS33 umożliwia pomiar i rejestrację tych zniekształceń w sieci zasilającej, a następnie odtworzenie ich w generowanym sygnale napięciowym i prądowym, symulując zachowanie sieci energetycznej. Dzięki temu zachowanie przyrządów pomiarowych może być sprawdzane w laboratorium w takich samych warunkach, jak w miejscu ich instalacji.

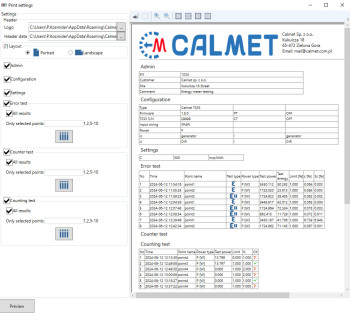

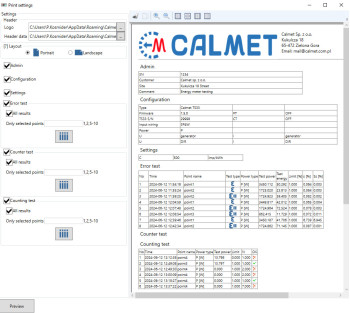

4. Jak przygotować raport z pomiarów używając TS33?

Przygotowanie raportu z pomiarów jest możliwe poprzez wykonanie przedstawionych na poniższym filmie czynności. Nasz program TS PC-Soft umożliwia w szerokim zakresie modyfikację ostatecznego wyglądu raportu, zgodnie z potrzebami klienta.

Jak przygotować raport z pomiarów używając TS33

5. Czy można zeskanować do TS33 kod kreskowy umieszczony na liczniku energii za pomocą dedykowanego skanera?

Tak, System  testujący  Calmet  TS33  umożliwia  skanowanie  kodu kreskowego licznika  za  pomocą dedykowanego skanera. Funkcja ta staje się aktywna po wybraniu okna edycji danych do raportu.
